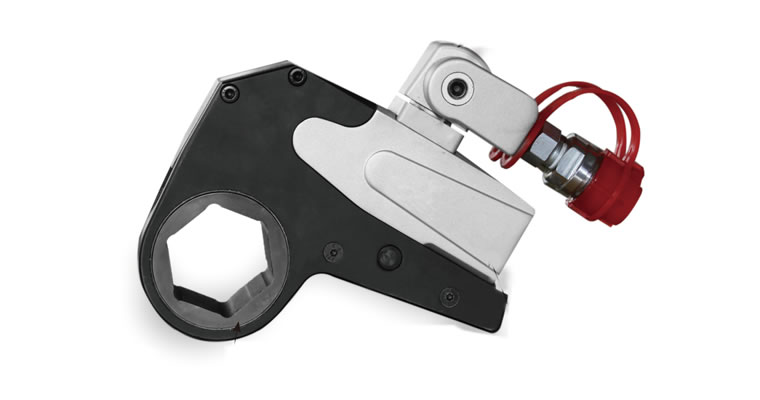

普朗特大扭矩手提式液压扳手是大型机器设备螺栓装拆的一种新型工具，它具有输出扭矩大，无冲击，能较准确地控制预紧力，使用方便，结构紧凑，适用于多种大型设备轴承螺栓的装卸。为方便起见以M30*2螺栓的装配为例，介绍大扭矩手提式液压扳手的结构设计、工作原理和主要特点。 扭矩手提式液压扳手总体由两部分组成：液压扳手（手提式螺旋液压缸）和液压系统（液压泵站、液压回路及控制线路）。 1、液压扳手手提型螺旋式液压缸是扳手的主体， 由特型活塞螺杆、缸套、缸盖手柄控制开关及各种密封件和联接件等组成。它通过传动螺纹把活塞的往复直线运动变成装拆螺母的旋转运动，从而实现螺纹件的装卸。 2、液压系统 液压系统是整个扳手的中枢控制系统。根据系统所需压力，选用DBDO.8K系列组合泵与液压控制阀、低压电气开关安装在一小车上，通过四层钢丝软管及电气控制线路与螺旋式液压缸联接。螺杆的正反转由一个三位四通电磁阀控制，由液压扳手手柄上的钮式开关（KNB3型）控制电磁阀，可方便地实现液压扳手的正转、反转和停止。螺旋式液压缸的工作原理是：借助于传动螺纹的运动，将液压缸中活塞的往复直线运动变成装拆螺母所需要的旋转运动，从而实现螺纹件的装卸。当压力油从液压系统通过进油口进入液压腔时， 活塞在压力油的作用下产生直线运动， 输出足够的力矩来拧动螺母。 普朗特大扭矩手提式液压扳手主要特点： 1、特大扭矩手提式液压扳手结构简单，操作方便，适合于任何工况作业中大型设备的装拆； 2、特大扭矩手提式液压扳手采用了液压控制方式，运动平稳，不对螺纹副产生冲击。在提高生产效率的同时，提高了螺栓的使用寿命； 3、特大扭矩手提式液压扳手利用压力油的压力来调整输出扭矩，使螺纹副的预紧力得到较精确控制； 4、特大扭矩手提式液压扳手的液压系统采用了电液控制方式，使控制简单、安全， 提高了可靠性； 5、特大扭矩手提式液压扳手只需将结构做少许变动（例如更换不同尺寸大小的套筒，即可适应各种不同尺寸大小的紧固螺栓的装卸。
